بكرة التوتير العمودية

الاستعمالات: تكون مناسبة لتوتير الأنواع المتعددة من الموصلات العلوية على الهياكل المماسية. الأكمام المنضغطة، الموصلات الدوارة، موصلات حبل السحب قادرة على اختراق الأخدود. العجلة مصنوعة من سبائك الألومنيوم أو النايلون العالي القوة.

الملاحظة:
1. بكرة سبائك الألومنيوم 508mm، 660mm قابلة للتبطين مع المطاط.
2. بكرة النايلون 660mm، 822mm، 916mm، 1040mm قابلة للتبطين مع المطاط.

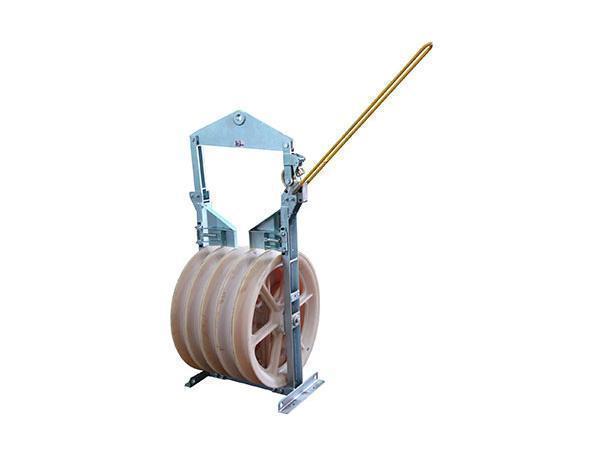

3. بكرة التوتير العمودية ذات ثلاث عجلات وخمس عجلات متوفرة لتوتير الموصلات الثنائية الحزمة والرباعية الحزمة.

المعلمات الفنية

رقم البند الموديل عدد البكرة الموصل المناسب الحمولة المقدرة (KN) الوزن (kg) الملاحظة
10171Z SHDZ-120x30 1 ACSR25-70 5 2 عجلة الألومنيوم
10172Z SHDZ-160x40 1 ACSR70-95 10 3.2
10173Z SHDZ-200x40 1 ACSR95-120 15 3.8
10174Z SHDZ-200x60 1 ACSR120-150 15 4.2
10175Z SHDZ-250x40 1 ACSR120-150 20 5.2
10176Z SHDZ-250x60 1 ACSR150-180 20 5.5
10177Z SHDZ-270x60 1 ACSR180-240 20 6.8
10178Z SHDZ-320x60 1 ACSR240-300 20 10.5
10179Z SHDZ-400x80 1 ACSR300-400 20 12
10101Z SHDZ508 1 ACSR300-400 20 18 عجلة الألومنيوم ذات بطانة مطاطية
10121Z SHDZ660 1 ACSR400-500 20 30
10191Z SHDNZ-120x30 1 ACSR25-70 5 1.5 عجلة النايلون
10192Z SHDNZ-160x40 1 ACSR70-95 10 2.4
10193Z SHDNZ-200x40 1 ACSR95-120 15 2.6
10194Z SHDNZ-200x60 1 ACSR120-150 15 3.1
10195Z SHDNZ-250x40 1 ACSR120-150 20 3.7
10196Z SHDNZ-250x60 1 ACSR150-180 20 3.9
10197Z SHDNZ-270x60 1 ACSR180-240 20 4.4
10198Z SHDNZ-320x60 1 ACSR240-300 20 7.5
10199Z SHDNZ-400x80 1 ACSR300-400 20 8
10104Z SHDNZ508 1 ACSR300-400 20 16 عجلة النايلون، عجلة النايلون ذات بطانة مطاطية قابلة لتوفير حسب الطلب
10124Z SHDNZ660 1 ACSR400-500 20 24
10131Z SHDNZ750 1 ACSR500-600 30 32
10141Z SHDNZ822 1 ACSR600-700 30 38
10151Z SHDNZ916 1 ACSR700-800 50 51
10165Z SHDNZ1040 1 ACSR800-900 50 60
