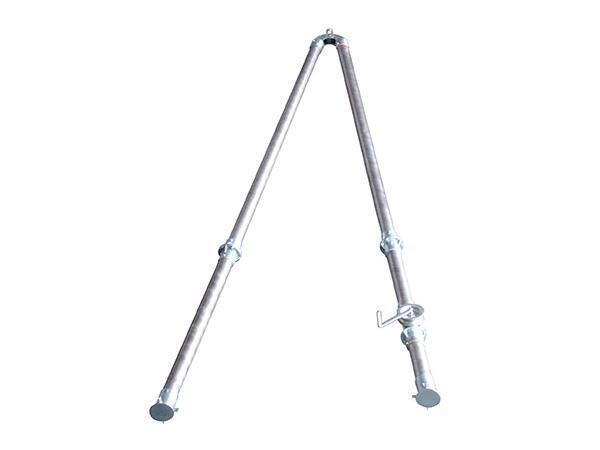

إن قطب الحلج الأنبوبي على شكل A ذات سبيكة الألومنيوم هو المنتج المثالي لإقامة قطب مفرد صغير كوزن متوسط لرفع المكونات أو كلها في بناء خطوط التوزيع أو النقل. إن عامل السلامة يصل إلى 2.5. الحد الأقصى لقوة إنتاج للرافعة ذات ذراع يدوي يصل إلى 5kN.
الاستعمالات: لإقامة القطب الصغير في بناء خط التوزيع والنقل
الملاحظة:
1. قوة الاخراج القصوى من الرافعة اليدوية هي 5kN
2. يتم استخدام أنبوب سبائك الألومنيوم العالي القوة كالمواد الخام، وتكون الأجزاء الفولاذية مجلفنة.

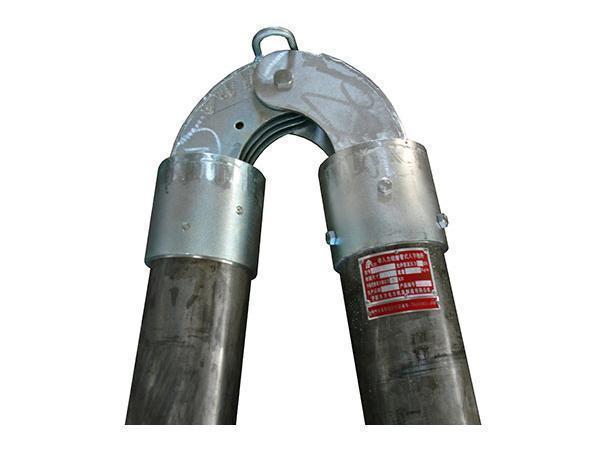

3. جزء الرأس من النوع الثابت مثبت مع ثلاث بكرات
4. عامل السلامة هو 2.5
5. من الأفضل لاستخدام الحبل السلكي الفولاذي 7mm، طول العمل هو 9 أضعاف من طول قطب الحلج.
6. من الأفضل لاستخدام بكرة الرفع الفولاذية (#11203، نوع خطاف)
المعلمات الفنية
| رقم البند | النموذج | الحركة النظامية المتكررة للقاعدة(m) | حمولة عمودية مسموح بها دون الرافعة (kN) | قطب السلك القابل للإستخدام في الرافعة ذات الذراع اليدوي | الوزن (kg/m) | |||
| الحد الأقصى للطول (m) | الحد الأقصى للوزن (kg) | |||||||
| الرفع بطريقة مباشرة | إستخدام بكرة ذات عجلة مزدوجة | إستخدام بكرة ذات عجلة ثلاثية | ||||||
| 03331 | LBGR100J-6 | 2.1 | 18 | 9 | 600 | 720 | 5.5 | |
| 03332 | LBGR100J-7 | 2.4 | 13 | 11 | 550 | 700 | ||
| 03341 | LBGR120J-6 | 2.1 | 30 | 9 | 550 | 1050 | 1280 | 7.5 |
| 03342 | LBGR120J-7 | 2.4 | 26 | 11 | 550 | 870 | 1040 | |
| 03343 | LBGR120J-8 | 2.8 | 21 | 13 | 700 | 840 | ||
| 03351 | LBGR150J-8 | 2.8 | 31 | 13 | 550 | 1100 | 1500 | 8 |
| 03352 | LBGR150J-9 | 3.1 | 28 | 15 | 550 | 1100 | 1500 | |
| 03353 | LBGR150J-10 | 3.5 | 24 | 17 | 550 | 1050 | 1280 | |
| 03354 | LBGR150J-11 | 3.8 | 20 | 19 | 550 | 980 | 1160 | |
