موصل مقاوم للإنحناء على شكل U

شكل الاستفسار

لقد تم تصنيع منتجنا موصل مقاوم للإنحناء على شكل U من الفولاذ المُجلفن ذات قوة شد عالية. لقد تم تصميم الموصلات بشكل خاص من أجل إتصال حبل السحب، و من أجل المرور من خلال الساحب. علاوة على ذلك، المظهر الفريد يسمح لهذا المنتج تقليل الحمولة الزائدة على الثقوب المجدولة للحبل خلال هذا المرور.

المعلمات الفنية

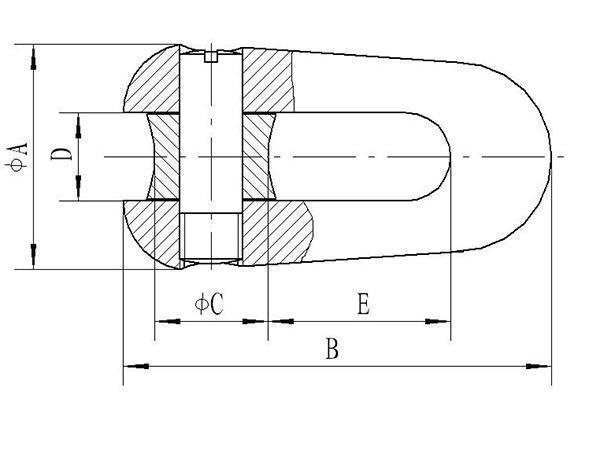

رقم البند النموذج الأبعاد الرئيسية (mm) الحمولة المقدرة (kN) الوزن (kg)
A B C d D E
17111 SLU-1 36 68 18 10 14 29 10 0.2
17112 SLU-3 37 76 20 12 17 31 30 0.22
17113 SLU-5 50 96 23 18 19 42 50 0.6
17114 SLU-8 56 110 28 20 22 50 80 0.8
17115 SLU-10 59 126 30 22 26 54 100 1.2
17116 SLU-13 61 134 32 24 27 56 130 1.3
17117 SLU-15 63 138 37 27 28 58 150 1.4
17118 SLU-25 80 178 44 32 35 72 250 3.0
17118A SLU-28 80 178 44 32 35 72 280 3.0
17119 SLU-32 85 186 42 30 38 80 320 3.9

الملاحظة: حفر "d" يشير إلى قطر الدبوس
